Montageanleitung AZUR

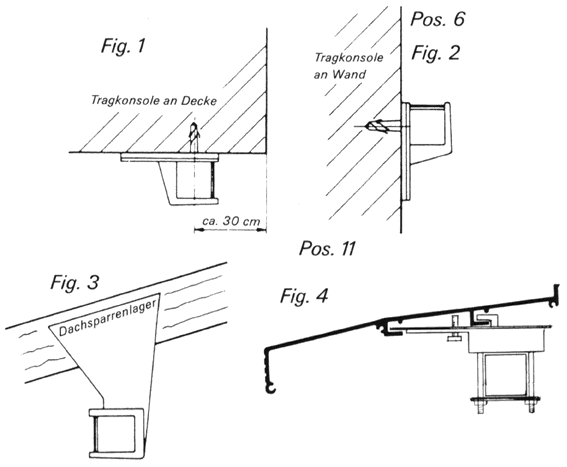

Nachstehende Illustration zeigt eine Wandmontage. Decken- oder Dachsparrenmontage werden in der gleichen Reihenfolge ausgeführt. Bei Markisen über 5 m Konstruktionsbreite oder bei schlechtem Mauerwerk müssen mehr als 2 Konsolen montiert werden. Die zusätzlichen Konsolen werden in gleichen Abständen verteilt.

1 - Montagebereite Kompaktmarkise aus der Verpackung freilegen. 2 - Konsole von Vierkantrohr abschrauben

3 - Konsolenposition markieren, ca 10 cm links oder rechts der Armatur 4 - Konsolenlöcher genau ankreuzen.

5 - Löcher bohren. Achtung:Das Befestigungs- material muss dem Mauerwerk usw. angepasst werden. Im Normalfall werden Holzschrauben 12x80 mit Plastikdübel verwendet. 6 - Konsolen anschrauben (gut festziehen)

7 - Markise mit dem Tragrohr in die genau ausgerichteten Konsolen einlegen 8 - Markise durch seitliches Verschieben einmitten.

9 - Achtung: Klemmschrau- ben an den Konsolen unbedingt vor Ausfahren der Markise einsetzen und fest- schrauben. 10 - Dachbügel auf Tragrohr aufsetzen und von unten anschrauben.

11 - Dach von vorne in Bügel einfahren (siehe Skizze). 12 - Danach mit Spann- schrauben an den Dachbügeln von unten mit Schraubenzieher anziehen.

13 - Markise darf jetzt ausgefahren werden.

Grossansicht «« Grossansicht der techn. Illustrationen.
